Датчик уровня SD-AY420 работает по ёмкостному принципу измерения уровня. Выдает стандартный аналоговый сигнал 4-20мА постоянного тока для систем автоматики, пропорциональный уровню воды в резервуарах воды и паровых котлах. Он обеспечивает постоянный ток 4 мА для установленного минимального уровня и 20 мА для максимального установленного значения. Он помогает отображать уровень жидкости в резервуаре или бойлере как в виде аналогового выхода 4-20 мА, так и в процентах.
На устройстве имеются 3 кнопки и 3 светодиода, 2 красных и 1 зеленый, которые используются для настройки во время ввода устройства в эксплуатацию.
SD-AY420 не является автономной системой управления. Однако он будет функционировать, если будут использоваться полученные от него сигналы. Его можно использовать 3 различными способами.
1- Подача сигналов SD-AY 420 на инвертор насоса питательной воды через такую систему, как ПЛК или SCADA.

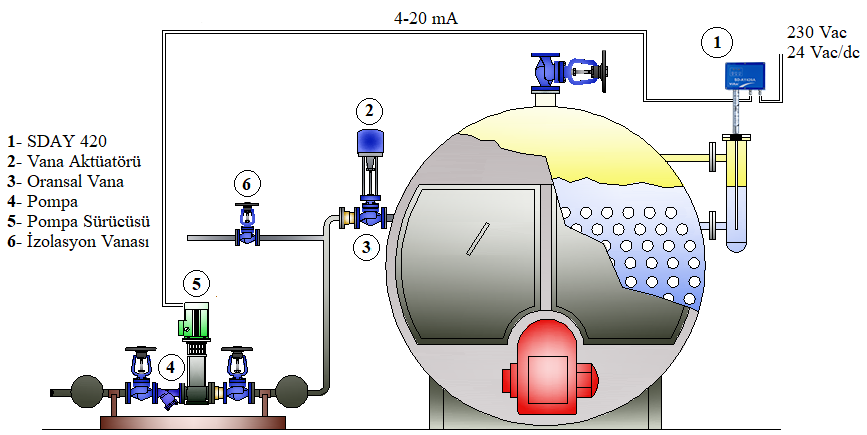

2- Прямое управление инвертором насоса питательной воды сигналами SD-AY 420.
.png)
3- Регулировка открытия клапана на заданных уровнях путем управления сигналами SD-AY 420 через такую систему, как ПЛК или SCADA.
|
