По мере производства пара вода в котле испаряется, и воду необходимо добавлять с помощью насоса питательной воды для поддержания уровня котла. Чтобы не повредить котел и обеспечить его эффективную работу, вода должна поддерживаться на правильном уровне.
Безопасность также имеет жизненно важное значение. Если котел работает с недостаточным количеством воды, всегда есть риск сильного взрыва.
Следовательно, требуется система контроля уровня, которая отслеживает и контролирует уровень воды, определяет, низкий ли уровень воды, и подает сигнал тревоги, а также предпринимает необходимые действия для отключения насоса питательной воды или горелки.
Конечно, рекомендуется иметь внешний индикатор, такой как индикаторы уровня, чтобы видеть уровень воды шаг за шагом. Еще одно предложение — иметь систему контроля второго уровня на случай повреждения первого.

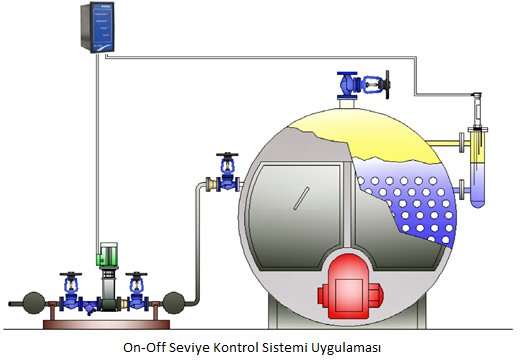

Двухпозиционное управление для контроля уровня является наиболее распространенным и недорогим методом контроля уровня, позволяющим запускать питательный насос при низком уровне и позволять ему работать до тех пор, пока в барабане котла не будет достигнут высокий уровень воды.
Для датчиков проводимости требуются два электрода (включение и выключение насоса), которые обеспечивают постоянный уровень включения и выключения. В дополнение к этим двум электродам, двухпозиционные датчики контроля уровня Vira имеют еще два электрода, на которые можно подавать сигнал тревоги высокого и низкого уровня.
Системы двухпозиционного контроля уровня обычно используются при расходе пара до 5000 кг/ч. Система управления модуляцией рекомендуется для более высоких скоростей потока. Потому что при включенном насосе большой расход холодной питательной воды может вызвать следующие неисправности.
- Отказ горелки
- Резкие перепады температуры в котле
- Низкая эффективность
- Контроллер уровня SK 2400 вместе с датчиком уровня SD 2400 работает по принципу
проводимости, обеспечивая контроль уровня проводящих жидкостей. Контроллер и датчик подходят для использования со всеми жидкостями с различными свойствами, такими как вода, конденсат, котловая вода. Систему контроля уровня On-Off можно использовать в водах с величиной электропроводности выше 1 мкСм/см (при 25 °C).
Контроллер уровня SK 2400 имеет чувствительность уровня и фильтр колебаний, регулируемый с контроллера, чтобы реагировать на колебания, которые могут возникать в котлах и резервуарах с различными значениями проводимости и высокой аспирацией пара.
Каждый сенсорный стержень имеет свою функцию. Его можно использовать, разрезая на нужном уровне при вводе в эксплуатацию. Датчик уровня SD 2400 может выполнять 4 различные функции:
- Открытие насоса-клапана
- Закрытие насоса-клапана
- 1. Сигнал тревоги (низкий или высокий)
- 2. Сигнал тревоги (низкий или высокий)
| Контроллер | : | SK 2400 |
| Функции | : | Включение-выключение насоса и два сигнала тревоги (высокий или низкий |
| Датчик уровня | : | SD 2400 - SD 2300 |
| Размер | : | 1" |
| Соединение | : | Резьбовое-BSP |
| Номинальное давление | : | PN 40 |
| Максимальное рабочее давление | : | 32 6ap |
| Максимальная рабочая температура | : | 239 ºC |
