Деталь
Большинство промышленных котлов постоянно эксплуатируются без присмотра. Аварийные сигналы низкого уровня воды и высокого уровня воды являются обязательными, и сигнализация низкого уровня воды требуется для отключения котла.
Низкий уровень может быть вызван отказом питательного насоса, нехваткой питательной воды в баке питательной воды, непреднамеренной изоляцией линии питательной воды с помощью клапана и неисправностью системы контроля уровня.
Что произойдет, если не предотвратить низкий уровень воды?
Эффект низкого уровня воды в котле заключается в том, что нагретые трубы или трубопроводы могут оголяться и больше не охлаждаться котловой водой. Температура металла быстро повышается, а его прочность снижается, часто происходит разрушение.
Правила и нормы, касающиеся эксплуатации котла, могут различаться в разных странах. Также это может зависеть от пожеланий заказчика и производителя котла.
Датчики сигнализации уровня Vira используются 3 различными способами. Двухэлектродный верхний сигнал тревоги, двухэлектродный нижний сигнал тревоги или один верхний и один нижний сигнал тревоги.
Примечание: Датчик работает по принципу проводимости и только подает сигналы. Для получения следующих функций необходимо выполнить необходимые подключения контроллера.
Двухэлектродная сигнализация низкого уровня (широкое использование)
- Аварийный сигнал низкого уровня обычно выключает горелку при достижении аварийного уровня, но позволяет ей снова загореться, если уровень придет в норму.
- Аварийный сигнал низкого уровня также выключает горелку при аварийном уровне, но управление горелкой остается выключенным, даже если уровень воды восстанавливается. Горелка должна быть перезапущена вручную, прежде чем ее можно будет снова запустить.
Сигнализация высокого уровня воды (редкое использование)
Хотя риски, связанные с очень высоким уровнем воды, не являются незначительными, в большинстве предприятий они часто упускаются из виду.
Высокий уровень воды в барабане котла может вызвать гидравлический удар, влажный и грязный пар и плохую работу с высокими эксплуатационными расходами.
Высокий уровень воды в результате гидравлического удара, влажный и грязный пар и неправильная работа могут привести к низкой производительности, низкому качеству пара и увеличению затрат на техническое обслуживание.
Как можно видеть, хотя опасности экстремально высокого уровня воды часто упускают из виду, они слишком важны, чтобы их игнорировать, и они заслуживают такого же внимания, как и опасности, связанные с низким уровнем воды.
Достаточно получить сигнал тревоги в котельной, получив сигнал от электродов в датчике высокого уровня Vira, и, выполнив необходимые подключения, можно закрыть питательный насос, горелку или клапан питательной воды. По сути, это помогает вам выполнять необходимые действия без каких-либо прикосновений.

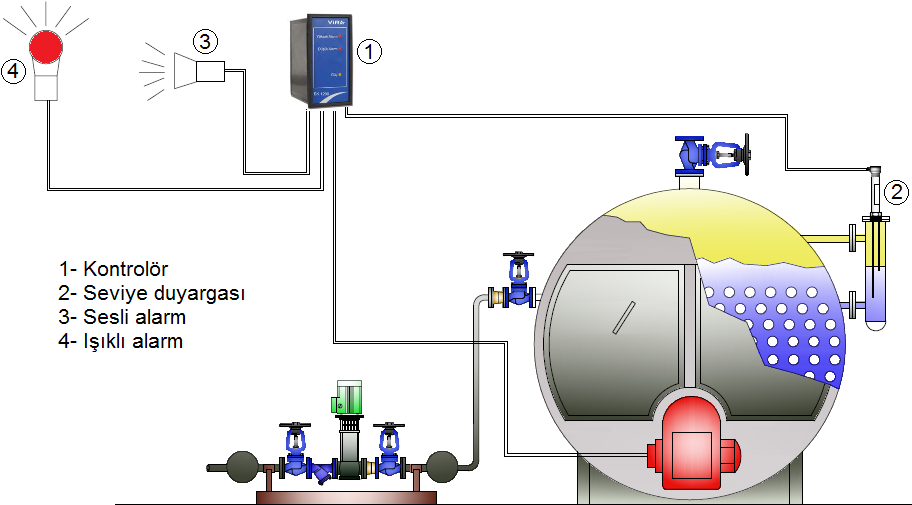

Контроллер уровня SK 1200 вместе с датчиком уровня SD 1200 работает по принципу проводимости, выдавая сигнал тревоги уровня в проводящих жидкостях. Контроллер и датчик подходят для использования со всеми жидкостями с различными свойствами, такими как вода, конденсат, котловая вода. Систему сигнализации уровня можно использовать в водах со значением проводимости выше 1 мкСм/см (при 25 °C).
Контроллер уровня SK 1200 имеет чувствительность уровня для реагирования на колебания, которые могут возникать в котлах и резервуарах с различными значениями проводимости и высокой аспирацией пара, а также имеет фильтр, который можно регулировать с помощью контроллера.
Каждый сенсорный стержень имеет свою функцию. Его можно использовать, разрезая на нужном уровне при вводе в эксплуатацию. Датчик уровня SD 1200 может выполнять 2 различные функции:
- 1. Сигнал тревоги (низкий или высокий)
- 2. Сигнал тревоги (низкий или высокий)
К горелке также можно подключить сигнальные выходы для остановки котла в случае низкого уровня.
| Контроллер | : | SK 1200 |
| Датчик уровня сигнала тревоги | : | SD 1200 |
| Функции | : | Два сигнала тревоги (высокий и низкий) |
| Размер | : | 1" |
| Соединение | : | Резьбовой |
| Номинальное давление | : | PN 40 |
| Максимальное рабочее давление | : | 32 6ap |
| Максимальная рабочая температура | : | 239 ºC |
